bd71631qwz是一款支持2v以内低电压单节电池的充电控制ic。由于可以通过外置电阻设置充电电压、充电电流和终止电流等参数,因此可以使充电工作更大程度地发挥出电池的性能。另外,还内置有安全定时器功能和通过外置ntc热敏电阻实现的充电停止/重启功能等安全功能。产品采用的是非常适合物联网和可穿戴式设备的超小型封装(1.8mm×2.4mm×0.4mm)。

日本碍子株式会社的芯片型陶瓷二次电池“enercera®”与rohm电源ic的超低静态电流技术“nano energy™”强强联合,助力实现免维护的物联网设备。
购买 *

* 本产品是标准级的产品。
本产品不建议使用于车载设备。

主要规格


型号 | bd71631qwz-tr
status | 推荐品
封装 | ummp10lz1824
包装数量 | 2500
最小独立包装数量 | 2500
包装形态 | taping
rohs | yes

特性:

supply voltage(min.)[v]

2.9/4.0 (charge current 30ma/300ma)

supply voltage(max.)[v]

5.5

charge voltage [v]

2.0v~4.7v(±2%)

operating temperature (min.)[°c]

-30

operating temperature (max.)[°c]

105

package size [mm]

2.4x1.8 (t=0.4)

特点:

  • adjustable termination current: 50μa to 10ma
  • low quiescent battery current: ibatt = 0μa (typ)
  • ntc thermistor input for temperature qualified charging
  • open-drain charge indicator led output
  • fixed 10 hour safety timer
  • thermal shutdown
  • under voltage lockout protection
  • battery over voltage protection

产品概要



背景

近年来,在小而薄的物联网设备等领域,对更安全、高密度的二次电池的需求高涨,促使采用新材料作为电解部分的全固态和半固态电池、改变了电极材料的电池等新型二次电池的开发进程加速。而另一方面,很多新型二次电池又小又薄,需要2v~3v级的低电压充电,却没有可以支持宽电压范围的充电控制ic。
在这种背景下,rohm开发出一款充电控制ic,不仅支持锂离子二次电池的充电,还支持全固态和半固态等新型二次电池的低电压充电。

概要

bd71631qwz通过提高ic内部的电路稳定性,实现了从2.0v到4.7v的宽充电电压范围,不仅支持锂离子电池等传统二次电池的充电,还支持需要低电压充电的新型二次电池(如近年来开发的全固态和半固态电池)的充电。普通充电控制ic的充电电压是固定的,但新产品只需改变外部电阻即可轻松设置充电电压,这也有助于减少更换电池等工作所需的设计工时。此外,采用rohm自有的封装技术,实现了厚度仅为0.4mm的薄型封装(比普通产品薄60%),有助于应用设备的进一步小型化和薄型化。不仅如此,由于可以设置cccv充电的各项充电特性(充电电流、终止电流等),因此能够为搭载新型二次电池的可穿戴设备和小而薄的物联网设备提供理想的充电环境。

特点

1.支持需要低电压充电的全固态和半固态电池等新型二次电池的充电

bd71631qwz仅需改变外置电阻即可在2.0v~4.7v的充电电压范围内轻松设置,因此不仅支持单节锂离子电池的充电,还支持需要低电压充电的全固态和半固态等新型二次电池的充电,应用范围更广。

2.非常适合搭载薄型二次电池应用的封装尺寸

bd71631qwz是采用rohm自有封装技术的1.8mm×2.4mm×0.4mm薄小型封装。与普通产品(3.0mm×3.0mm×1.0mm)相比,安装面积减少了约50%,同时,厚度减少了约60%。通过使其厚度与周边部件的厚度相同,有助于设备的小型化和薄型化。尤其适用于搭载片状超薄二次电池的可穿戴设备和小而薄的物联网设备。

3.实现了符合二次电池特性的理想cccv充电

bd71631qwz可以通过外置电阻独立设置cccv充电的充电特性(充电电压、充电电流、终止电流、再充电电压)。因此,可根据各种容量的二次电池的特性实现理想充电。此外,即使在设计应用产品时需要更换电池,也无需重新选择部件即可进行设计,有助于减少设计工时。此外,待机状态下的0μa放电和内置各种保护功能,有助于搭载二次电池的设备的长时间工作,以及提高充电过程中的安全性。

应用示例

■ 搭载低电压二次电池的设备,配备1节锂离子电池的设备
■ 无线耳机等可穿戴设备、电子笔、电子烟等
■ 智能显示器和智能标签等小型物联网设备

reference design / application evaluation kit

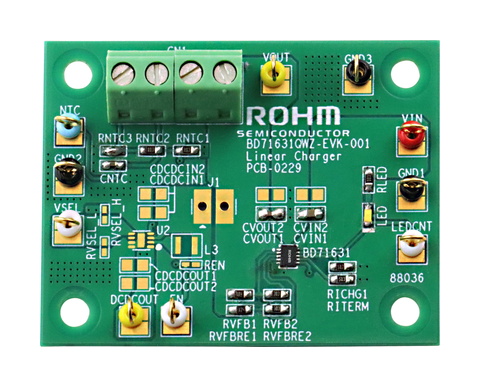

    • evaluation board - bd71631qwz-evk-001
    • this evk is for evaluating the linear charging ic bd71631qwz, and charges 4.2v from the 5v input voltage. bd71631qwz accepts a power supply input range of 2.9v to 5.5v and generates a charging battery voltage ranging from 2.0v to 4.7v using external resistors. if the charging current is vin ≥ 4v, it can be used up to 300ma under the condition of vin-vout ≥ 1v and up to 100ma under the condition of vin-vout ≥ 0.3v. if 2.9v ≤ vin ≤ 5.5v, it can be used up to 30ma under the condition of vin-vout ≥ 0.3v. the charging current can be set with an external resistor. the termination current can be set from 50μa to 10ma using external resistors. additional protection functions include a built-in fixed 10-hour safety timer, uvlo(under voltage lock out), tsd(thermal shutdown detection), and battery over voltage protection.

  • user guide
    • reference design - reflvbms001-evk-001
    • this collaboration board charges the enercera® pouch rechargeable battery manufactured by ngk, and outputs the power stored in the enercera® by stepping down and stabilizing it. the power supply and reset ics with nano energy™ echnology maximizes the battery life.

  • user guide
